宁国淬火油含水有哪些危害？水分含量如何检测？

淬火油中的水分会对正常淬火操作产生非常大的危害，也是火灾隐患的主要原因。然而，在实际生产中，人们似乎对质量不够重视，火灾事故时有发生。下面来为大家介绍淬火油中含水量的定性和定量测量方法，以及淬火油中含水会造成的危害。

一、淬火油中含水量的测量

实践证明，淬火油中水的含量为0.03%时，对钢淬火后的表面亮度有影响。当含水量大于0.05%时，工件的淬火变形会增加。当含水量达到0.10%左右时，工件在淬火过程中可能出现裂纹。当水含量超过1%时，有起泡和突然沸腾的危险。一般来说，当油中的水含量超过0.02%时应注意。


二、淬火油中含水的危害

淬火油中含水主要有以下三个方面的危害：

1、增加外溢和火灾危险

淬火油中含有水，由于热蒸发，体积急剧增加，导致突然沸腾，从而明显增加火灾危险。如果水含量较大，且宁国淬火油已形成分层状态，水的突然蒸发可能会在没有循环的情况下引起爆炸。

2、冷却性能恶化

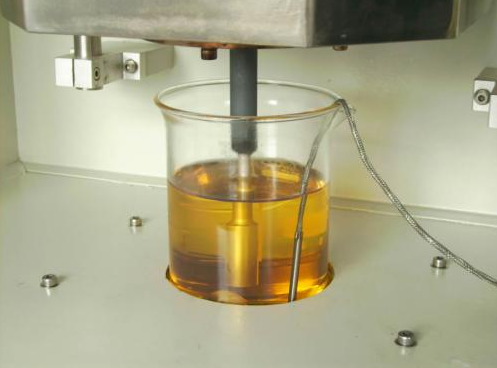

淬火油中的水会影响宁国淬火油的冷却性能。一般来说，常规淬火油的冷却速度加快，而对于快速淬火油，冷却速度减慢，因为水会溶解快速制冷剂。在高温阶段，含水快速淬火油的冷却速度低于无水快速淬火油。在低温对流阶段，冷却速度正好相反，含水快速淬火油的冷却速度快于无水快速淬火油。淬火油中的水不仅改变宁国淬火油的冷却速度，而且由于蒸汽膜级的延长，使冷却速度向下移动。

3、加速淬火油的老化

淬火油含水会加速油的老化。主要原因是：

① 当宁国淬火油中含有水时，油中的添加剂将被乳化、沉淀或水解，并失去其效力。该油含有延缓老化的抗氧化剂、增加冷却速度的快速冷却剂和增加表面亮度的增白剂。因此，对于表面质量要求高的工件的淬火，应更加注意监测淬火油中的水含量。当表面质量恶化时，检查淬火油是否含水。

② 在乳化水和淬火油中温度的作用下，碳颗粒（黑色）水解，然后与金属颗粒反应生成金属碳化物颗粒。金属碳化物颗粒由于氧化会生成酸，这将促进油泥的形成，加速淬火油的老化。
