磨球的选择如何影响研磨效率？

球径大小：决定冲击力与研磨面积的平衡

球径的选择需根据物料的‌初始粒度‌和‌目标细度‌来动态调整，核心原则是“‌粗矿用大球，细矿用小球‌”。

‌大直径磨球（如10–100毫米）‌：重量大、冲击力强，适用于‌粗碎阶段‌，能有效破碎大块物料。例如，处理10–20毫米的粗铁矿时，使用100毫米钢球可显著提升破碎效率，而小球则因冲击力不足导致“欠磨”‌。

‌小直径磨球（如3–60毫米）‌：数量多、总表面积大，研磨接触更均匀，适用于‌细磨阶段‌，能将物料磨至微米级（如0.074毫米）。若细磨时仍用大球，物料易从球间间隙溜走，导致研磨不充分‌。

‌多级配比优化‌：实际生产中常采用“大、中、小”球组合。例如，给矿粒度为5–10毫米时，可按中球（80毫米）60% + 小球（60毫米）40%搭配；若给矿粒度复杂，可采用3:4:3的比例，以兼顾破碎与研磨效率‌。

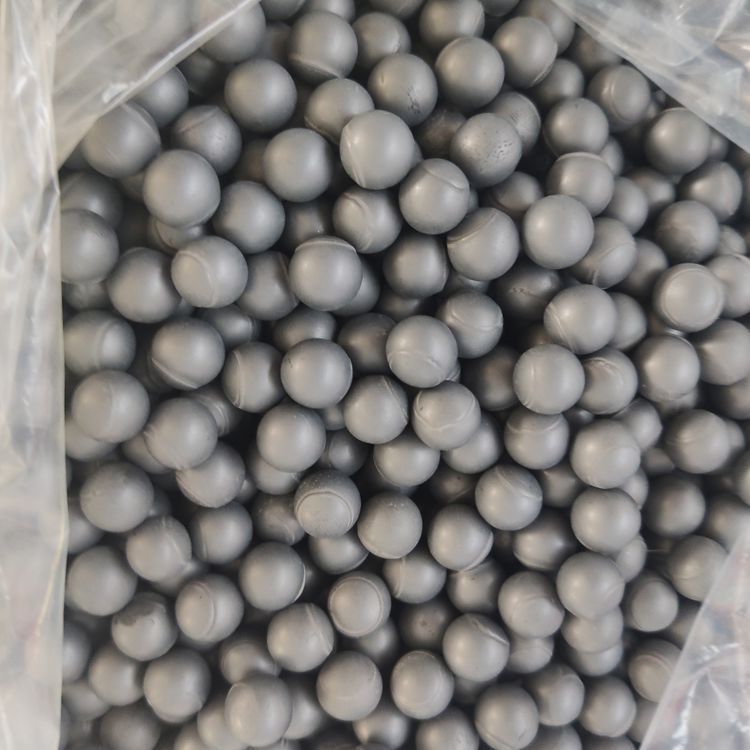

材质特性：影响耐磨性、化学稳定性与能耗

磨球材质直接关系到‌使用寿命、污染风险‌和‌能耗‌。

‌高硬度与高耐磨性‌：如陶瓷球（氧化铝、氮化硅）硬度远超钢球，磨损率低，可长期保持稳定研磨效果，减少补球频率，降低运营成本‌。

‌化学稳定性‌：陶瓷球不易与酸碱性或活性物料发生反应，避免污染样品，提升产品纯度，尤其适用于实验室或高纯度材料制备‌。

‌密度与能耗‌：陶瓷球密度虽大，但部分新型陶瓷材质密度低于钢球，可降低球磨机负载，从而‌节能约10–20%‌‌。而钢球因自重大、碰撞剧烈，磨损快、能耗高‌。

填充量与球料比：影响运动状态与研磨频率

‌填充量‌：过高会限制磨球自由抛落，降低冲击力；过少则研磨面积不足。一般建议填充量为筒体容积的30–45%‌。
