Banner

新闻详情

首页 > 新闻 > 内容

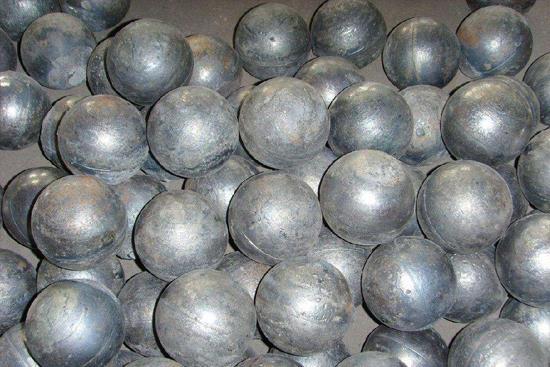

锻钢球与铸钢球的比较

编辑:宁国东方碾磨材料股份有限公司时间:2020-03-02

  铸钢球和锻钢球的区别:

  1.磨机直径大,钢球的冲击韧性高。 具有较高耐磨性的高铬钢球在铸钢球中的冲击韧性远低于具有基本相同的耐磨性的锻钢球。 这两个过程中使用的原材料是不同的。 厚德牌锻钢球以莱钢集团,包头钢铁等国家大型钢厂的圆钢为原料。 钢胚具有优良的压力和纯度,冲击值大于等于12焦耳,铸钢球的原料一般是废铁,废钢渣等在自己的小电炉中熔化的材料。 炉子。 原料中杂质很多,没有压缩比。 冲击值在2-6焦耳范围内。

  2.由于材料和加工工艺的不同,铸钢球的内外淬透性也不同。 钢球的硬度在生产过程中的内部和外部之间明显不同。 锻钢球与高碳锰铬和其他合金元素合理匹配,以产生热处理硬化性。 坚固,内部和外部硬度之间的差异很小,并且由于冲击值的差异,可以确定锻造的球比铸造的球更易碎。

  3.如果磨机进行湿磨以产生矿粉,并将钢球浸入水中,则要求钢球具有一定程度的耐腐蚀性。 我们的锻造球包含高碳锰铬和其他合金元素,并且匹配合理,可以在研磨过程中改善金属。 涂覆过程中的电极和电位,而铸造球的碳锰含量通常低于锻造球,铬和碳锰元素的耐腐蚀性不如锻造球,并且内部金相结构在生产后为马氏体 而且,块状共晶碳化物不同于锻钢球金相组织的马氏体和回火马氏体,因此很容易被浆液腐蚀。

  4.锻钢球的破碎率小,而铸钢球的破碎率大。 通常,铸钢球的破碎率为3%,而锻钢球的破碎率为1%。 由于粉碎率低,磨粉机的粉末输出率提高了。 并降低选矿成本,提高轧机的生产效率。

  5.由于我们的锻钢球的金相组织是细针状马氏体,硬度高,并且在与铸钢球相同的耐磨性下,锻钢球的价格远低于铸钢球,并且 磨削成本较低。  。

  6. 东方碾磨的锻钢球用水淬火。 首先,将钢球的硬度增加到客户要求的水平,然后使用回火热处理技术将硬度降低到客户要求的水平。 表面和芯部硬度均一。 在此过程中,不容易失去圆度,并且由于浇口系统放置不当,铸球易于在浇口处形成收缩。 尽管淬火后硬度也会增加,但由于在使用过程中容易失去圆度,因此在收缩部位磨损很快。 在研磨过程中,研磨效率低,并且粉末的粒度和细度不均匀。 因此,锻钢球在使用过程中不会失去圆度,并且与铸球相比,磨粉的质量具有很大的优势。


上一条: 无

下一条: 钢球的应用知识
